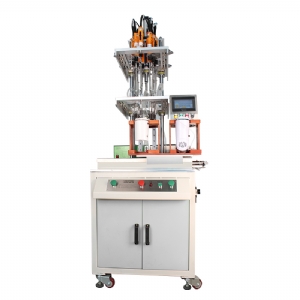

▲SK-802多轴左右式自动螺丝机
▲(一)设备特点
优势:多颗螺丝同时锁紧,效率加倍;可同时锁付多种规格螺丝;自动识别不良锁付,提高品质;
1、增加左右上下料功能,节省上下料等待时间
2、结构组成:主要由螺丝自动输送系统、锁螺丝机构、电气控制系统等组成。
3、更换产品:可以直接更换治具,轴位置可调。
4、锁付一个产品的时间在3S左右。(螺丝长短不一样略有差异)。
5、锁付螺钉为:提供的样板自动螺钉,允许来料尺寸公差在±0.2mm。
6、锁付产品为:根据客户提供的产品样品。
7、治具:根据产品设计,要求定位精确及更换简单方便。
8、设备使用过程中不损伤产品。
9、可靠性、稳定性:能每天连续稳定工作,故障率低,适应大规模单一产品的生产;
▲(二)设备优点
1、增加左右上下料功能,节省上下料等待时间
2、同时锁多颗螺丝,可代替多名工人;比如8 轴自动锁螺丝机,同时锁8颗螺丝。轴数可根据客户要求定制。
3、机器性价比最高.
4、人工只是取放产品,机器自动锁螺丝并能够判断螺丝是否
锁好,有锁紧不良的产品机器会报警提示,方便区分不良品。
5、电批通过万向传动轴传递扭力锁螺丝,螺丝孔位调整方便,
更换产品品种容易。
6、通用性好。可拆除某把电批不锁螺丝。
7、机器简单实用,员工迅速掌握操作和调试;
▲(三)适用产品
广泛应用于玩具,塑胶,滤波器,散热片,LED屏,灯具等行业。
▲(四)技术参数
机器构造 | 机器毛重: | 约150KG(根据客户产品) |
外形尺寸: | 高1900*长800*宽600(根据客户产品) | |
电源: | AC 220V 50HZ | |
功率: | 500W | |
工作气压: | 0.4~0.6MPa | |
机架: | 钢板台面,铝合金机架 | |
控制说明 | 主机程序控制 | PLC 控制 |
人机界面 | 台湾威纶 | |
机器启动 | 双手启动模式 | |
报警 | 报警灯闪烁和蜂鸣器啸叫 | |
连接 | 万向结&联轴器组件 | 万向结连接 |
送螺钉机 | 自动送钉机数量 | 按照锁螺丝的多少配备 |
台湾奇力速电批 | 台湾奇力速电批 | |
螺丝批 | 适用产品尺寸: | 根据客户产品订制 |
适用范围 | 水平调整范围: | 根据客户产品订制 |
垂直调整范围: | 根据客户产品订制 | |
螺丝锁紧的深度: | 根据客户产品订制 | |
最小螺丝孔距: | 20mm | |
螺丝滑牙检测 | 有 | |
检测项目: | 螺丝漏锁检测 | 有 |
螺丝漏送检测 | 有 | |
锁紧不良品的处理 | 报警灯和蜂鸣器提示 |
